Máquinas

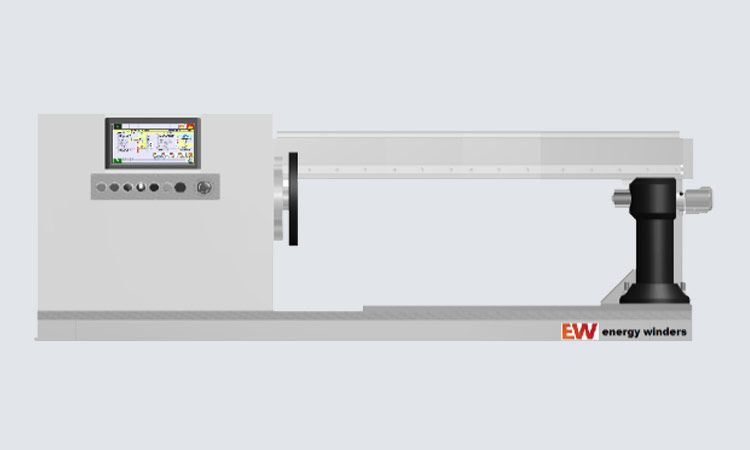

MAQUINA EW-3

LA EW-3 es una máquina diseñada y desarrollada para el bobinado de pequeñas bobinas. Pensada para trabajar sobre una mesa de trabajo, aunque puede suministrarse de forma opcional con patas sobre una estructura en aluminio.

Equipada con un control CNC, motores Brushless y cambio de velocidades por poleas en su interior, esta máquina ofrece las máximas prestaciones siendo tremendamente eficiente, utilizando hasta un 30% menos de energía que otros sistemas convencionales.

CARACTERÍSTICAS TÉCNICAS

Ø Máx de hilo: 0.01 – 3 mm
Longitud máxima de bobinado: 330 mm
Distancia máxima entre puntos: 400 mm
Diámetro máximo de volteo: 300 mm
Precisión del guiador: 0,001 mm

Máquinas

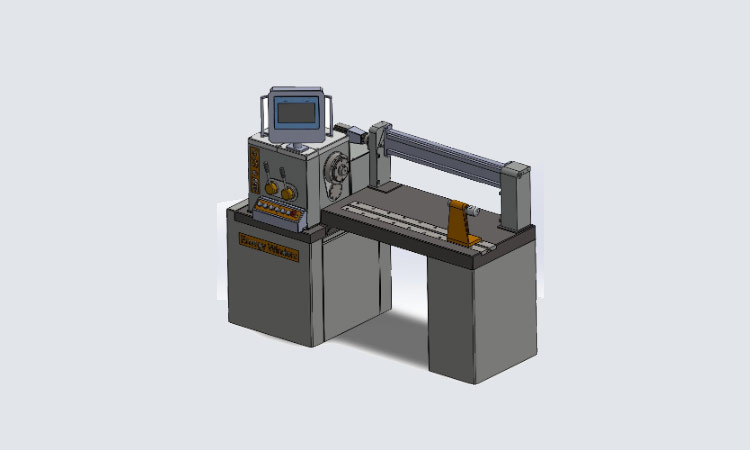

MAQUINA EW-9 SPB

La máquina bobinadora EW-9 es una máquina de banco de pequeño tamaño equipada con cabezal, plato, bancada, contrapunto con cierre de seguridad, sistema guiador y protecciones para cumplir con las normativas de seguridad vigentes.

Equipada con un control CNC, motores Brushless y caja de cambios de doble palanca, esta máquina ofrece las máximas prestaciones siendo tremendamente eficiente, utilizando hasta un 30% menos de energía que otros sistemas tradicionales.

La EW-9 es la máquina ideal para cualquier taller de bobinado ya que es lo suficientemente pequeña para albergarse en cualquier rincón y suficientemente potente para realizar cualquier tipo de trabajo. Ligera pero robusta.

Su amplio rango de velocidades, hasta 1500 o 3000 rpm según versión, le permite realizar infinidad de trabajos, siendo ideal para el bobinado de transformadores de corriente.

Posibilidad de acoplar infinidad de accesorios para facilitar los diferentes procesos de bobinado.

CARACTERÍSTICAS TÉCNICAS DE BOBINADO

Ø Máx de hilo: 0.01 – 5 mm
Pletina conductora (en mm): 3 x 10
Longitud máxima de bobinado: 800 mm
Distancia máxima entre puntos: 900 mm
Diámetro máximo de volteo: 495 mm
Precisión del guiador: 0,01 mm
Velocidad máxima (en rpm): 1500 - 3000

Máquinas

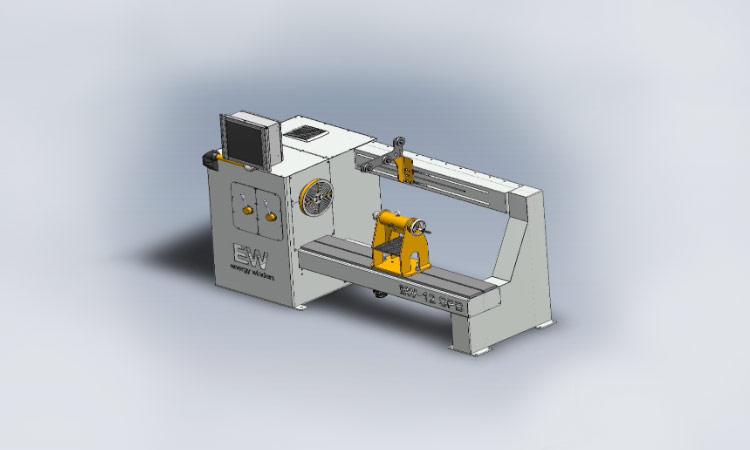

MAQUINA EW-12 SPB

Máquina bobinadora de banco, de tamaño medio, equipada con cabezal, plato ranurado, bancada, contrapunto con cierre de seguridad, sistema guiador y protección para cumplir con las normativas de seguridad vigentes.

Equipada con un control CNC, motores Brushless y caja de cambios, esta máquina ofrece las máximas prestaciones siendo tremendamente eficiente, utilizando hasta un 30% menos de energía que otros sistemas tradicionales.

Diseñada y pensada para la fabricación de bobinas y transformadores de distribución desde 10 a 2000 KVA, pudiendo utilizar hilos de aluminio, cobre y varias pletinas de forma simultánea.

Su amplio rango de velocidades, hasta 500 r.p.m, le permite el bobinado de primarios y secundarios sobre la misma máquina, reduciendo así los procesos de trabajo.

Posibilidad de acoplar infinidad de accesorios para facilitar los procesos de bobinado.

CARACTERÍSTICAS TÉCNICAS DE BOBINADO

Ø Máx de hilo (hasta 4 hilos): 0.01 – 6 mm
Pletina conductora (en mm): Hasta 99 mm
Longitud máxima de bobinado: 1100 mm
Distancia máxima entre puntos: 1200 mm
Diámetro máximo de volteo: 810 mm

Máquinas

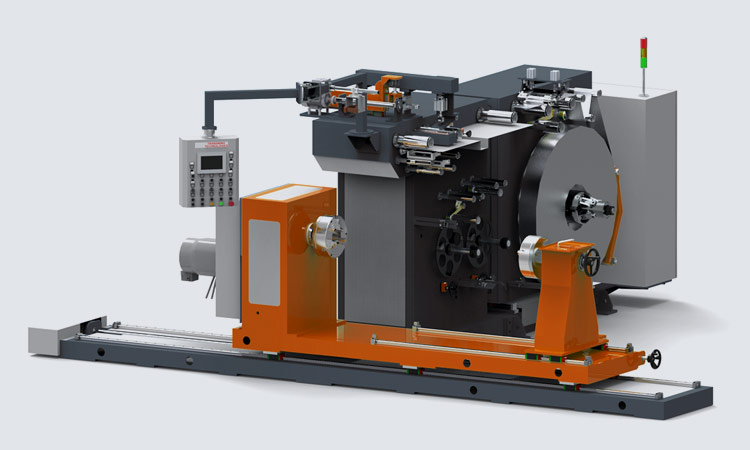

EW-SF - MÁQUINA BOBINADORA DE AT EN BANDA ESTRECHA PARA TRANSFORMADORES DE DISTRIBUCION ENCAPSULADOS EN RESINA

Las máquinas bobinadoras en banda estrecha AT se utilizan para el bobinado de alta tensión para transformadores encapsulados en resina. El sistema de bancada desplazable permite el bobinado de “galletas” individuales, de forma directa o continua, sobre el molde ya preparado.

Bobinas adecuadas

Máquinas

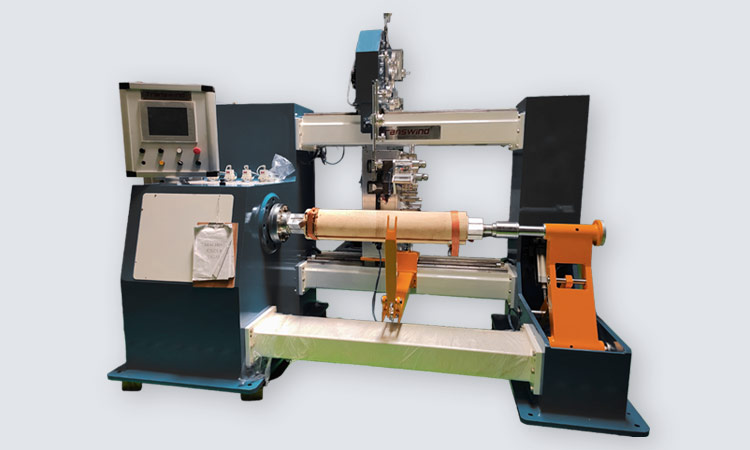

EW-12 PROG - MÁQUINA BOBINADORA DE AT CON AISLAMIENTO PROGRESIVO

Máquina bobinadora especial para el bobinado de alta, con tecnología de aislamiento progresivo. Al disponer de un cambio de marchas, permite realizar también bobinados utilizando pletinas.
Con un control CNC que controla hasta 7 ejes con motores Brushless.

Bobinas adecuadas

Máquinas

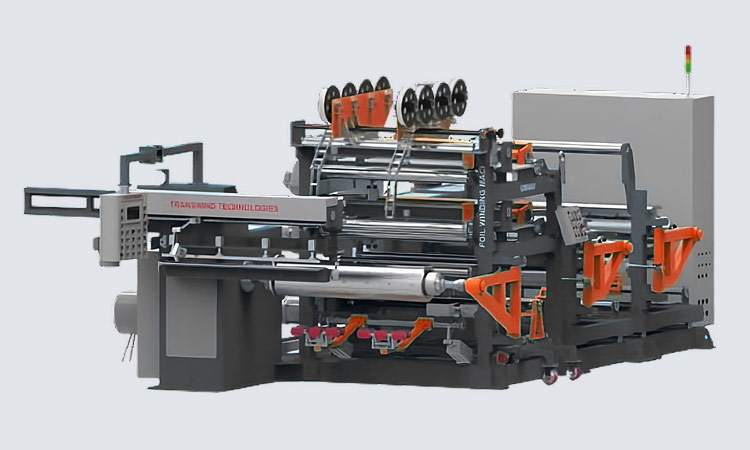

MAQUINAS DE FOLIO PARA BOBINAR LA BAJA TENSIÓN

Máquinas bobinadoras de banda, preparadas para trabajar tanto en cobre como en aluminio, ofreciendo diferentes opciones de soldadura.
Controladas por CNC y utilizando las últimas tecnologías, ofrecen las máximas prestaciones con bajos consumos energéticos.

Bobinas adecuadas
